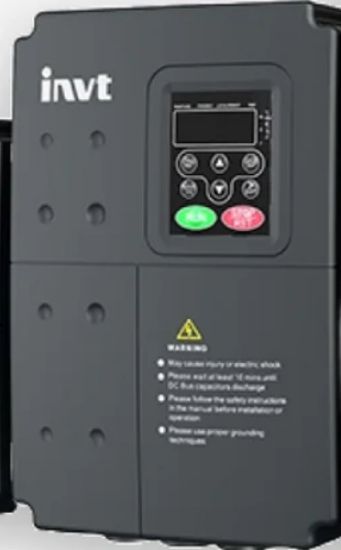

Vfd7.5

**VFD 7.5 kW وائرنگ کی تفصیل (اردو میں)** اگر آپ **7.5 کلو واٹ (7.5kW) ویری ایبل فریکوئنسی ڈرائیو (VFD)** کو وائر کر رہے ہیں، تو درج ذیل باتوں کا خیال رکھیں: --- ### **1. وائر کا سائز (کیبل سلیکشن)** - **موٹر کرنٹ**: 7.5 kW موٹر عام طور پر **~15-16 ایمپیئر** (3-Phase, 400V) لیتی ہے۔ - **تار کا سائز**: **4 مربع ملی میٹر (4mm²)** تانبے کا تار (Copper) استعمال کریں۔ اگر لمبی دوری ہو تو **6mm²** بھی لے سکتے ہیں۔ --- ### **2. کنکشن کی تفصیل** #### **ان پٹ (بجلی کی سپلائی)** - **3-فیز (3-Phase)**: - **L1, L2, L3** (R, S, T) – 3 فیز تاروں سے جوڑیں۔ - **نیوٹرل (N)**: اگر VFD کو نیوٹرل کی ضرورت ہو۔ - **ارتھ (Earth)**: سبز/پیلے تار سے VFD کے ارتھ ٹرمینل سے جوڑیں۔ #### **آؤٹ پٹ (موٹر کو)** - **U, V, W** – موٹر کے 3 فیز ٹرمینلز سے جوڑیں۔ - **ارتھ (Earth)**: موٹر کی ارتھنگ الگ سے کریں۔ ⚠ **احتیاط**: - VFD کے آؤٹ پٹ (U, V, W) پر **کبھی بھی سپلائی وولٹیج نہ لگائیں**، یہ صرف موٹر سے جوڑنے کے لیے ہیں۔ --- ### **3. کنٹرول وائرنگ (سگنلز)** - **سٹارٹ/سٹاپ**: - **NO (Normally Open) کنٹیکٹ** کو VFD کے **ڈیجیٹل ان پٹ** (مثلاً S1, S2) سے جوڑیں۔ - **اسپیڈ کنٹرول**: - **پوٹینشیومیٹر (10kΩ)** کو VFD کے **AI1 (اینالاگ ان پٹ)** سے جوڑیں۔ --- ### **4. پروٹیکشن (حفاظتی اقدامات)** - **اوورلوڈ پروٹیکشن**: VFD میں موٹر کی ریٹڈ کرنٹ سیٹ کریں۔ - **شارٹ سرکٹ**: مناسب **ایم سی بی (32A-40A)** لگائیں۔ - **گرمی سے بچاؤ**: VFD کو ہوا دار جگہ پر لگائیں۔ --- ### **5. عام مسائل اور حل** - **خرابی (Fault)**: اگر VFD خرابی ظاہر کرے، تو **میニュل دیکھیں** اور ایرر کوڈ چیک کریں۔ - **موٹر نہیں چلتی**: - چیک کریں کہ **U, V, W** کنکشن صحیح ہیں۔ - **پیرامیٹرز** (مثلاً فریکوئنسی) صحیح سیٹ ہوں۔
